Principais Partes dos Filtros de Óleo
A seguir estão os componentes internos do filtro de óleo:
Placa de batida:
A placa da torneira é o ponto de entrada e saída do filtro de óleo. Possui pequenos orifícios nas bordas para permitir que o óleo flua livremente para o recipiente do filtro. O orifício rosqueado no centro é onde o óleo flui e fica voltado para o motor.
Válvula anti-drenagem
A seção do filtro de óleo é uma válvula de borracha com um disco de válvula que evita que o óleo volte para o filtro quando o motor não está funcionando. O filtro precisa fazer isso porque está localizado entre o meio ou a parte inferior do motor.
Meio filtrante:
Os meios filtrantes porosos incluem fibras microscópicas de celulose e fibras sintéticas, como poliéster e vidro. Ajuda a melhorar a durabilidade e a eficiência da filtragem. Também é impregnado com resina para fornecer dureza e resistência. Filtros de alto desempenho usam mais designs de fibra sintética.
Pregas:
Os meios filtrantes dobrados produzem uma área de superfície total maior. O número de dobras depende da espessura do meio.
Tubo de aço central:
O componente do filtro de óleo fornece a estrutura para o filtro e permite que o óleo filtrado retorne ao motor. O número, tamanho e localização dos orifícios garantirão um fluxo de óleo eficaz e sem restrições.
Válvula de escape:
Como o óleo pode ser muito rico para filtrar durante a partida a frio, é necessário evitar que o motor morra de fome. O filtro de óleo é projetado com uma válvula de alívio que se abre quando é gerada pressão suficiente para forçar a mola de calibração para baixo. Isso permite que o óleo não filtrado entre no tubo central pela parte superior.
Disco Final:
A placa final é feita de fibra ou metal para evitar que o óleo não filtrado vaze para o tubo central. A placa final é ligada a cada extremidade do meio filtrante.
Retentor:
O retentor é um metal que atua como uma mola de lâmina. Ele adere firmemente o meio filtrante e a placa final na placa da torneira.

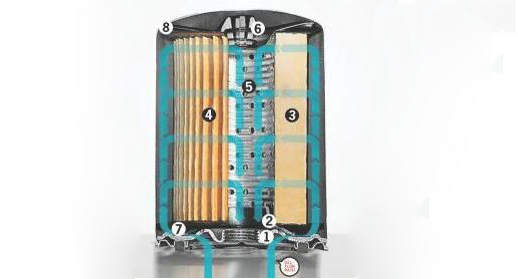

O seguinte é um esquema completo do filtro de óleo:
