Diagrama esquemático do princípio de funcionamento e função da válvula solenóide pneumática
A válvula solenóide pneumática é uma das válvulas solenóides. Muitos amigos não conhecem seu princípio ao usá-lo. Hoje, darei a você uma introdução detalhada ao princípio de funcionamento e diagrama esquemático da válvula solenóide pneumática, bem como a função da válvula solenóide pneumática.

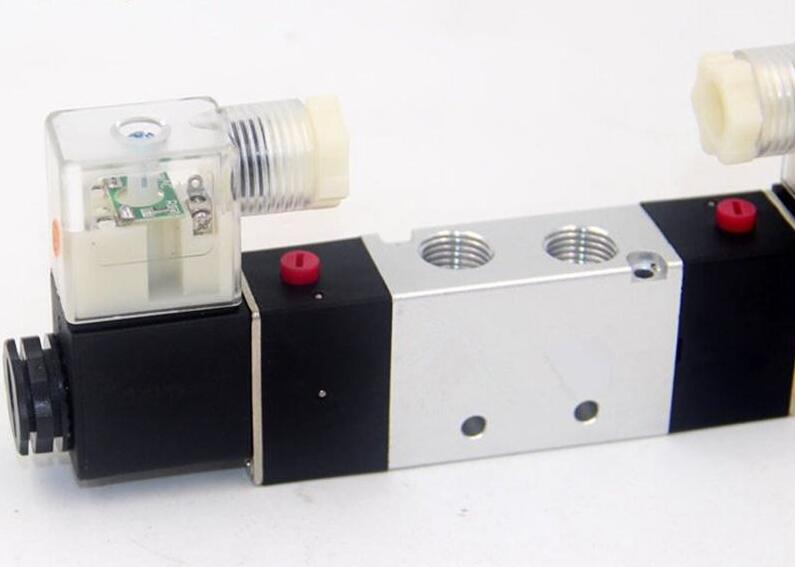

Válvula solenóide pneumática
A válvula solenóide é um equipamento industrial controlado por eletromagnetismo. É um elemento básico automático usado para controlar o fluido. Pertence ao atuador, e a válvula solenóide pneumática é uma delas. Ele controla o movimento do corpo da válvula para bloquear ou vazar diferentes orifícios de drenagem de óleo. O orifício de entrada de óleo está normalmente aberto. O óleo hidráulico entrará em diferentes tubos de drenagem de óleo e, em seguida, o pistão do cilindro de óleo será empurrado pela pressão do óleo na válvula solenóide pneumática. Dessa forma, o movimento mecânico de toda a válvula solenóide é controlado controlando a corrente do eletroímã da válvula solenóide pneumática.

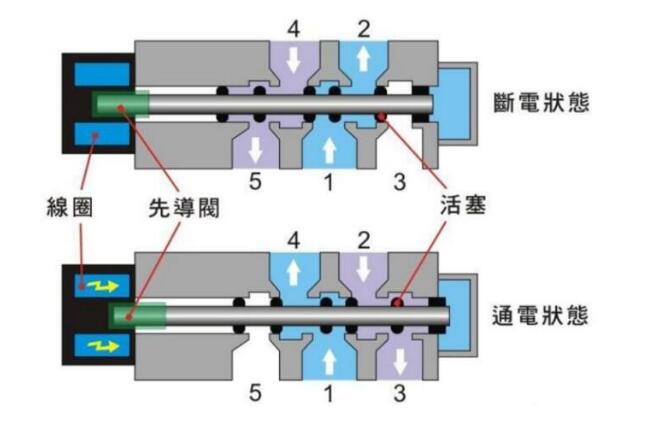

Princípio de funcionamento da válvula solenóide pneumática
Existem cavidades fechadas na válvula solenóide pneumática e os orifícios são abertos em diferentes posições. Cada orifício da válvula solenóide pneumática leva a diferentes tubos de óleo. No meio da cavidade está a válvula e há dois eletroímãs em ambos os lados. A bobina magnética de qual lado energiza o corpo da válvula será atraída para qual lado; A válvula solenóide pneumática bloqueia ou vaza diferentes orifícios de drenagem de óleo controlando o movimento do corpo da válvula, enquanto o orifício de entrada de óleo está normalmente aberto e o óleo hidráulico entrará em diferentes tubos de drenagem de óleo e, em seguida, o pistão do cilindro de óleo será empurrado pela pressão do óleo na válvula solenóide pneumática, de modo que o movimento mecânico de toda a válvula solenóide será controlado pelo controle da corrente da válvula solenóide.
A posição de trabalho da válvula solenóide pneumática (ou seja, a abertura ou fechamento da válvula solenóide) é a posição do núcleo da válvula solenóide pneumática. O módulo de conversão elétrica converte o sinal elétrico em sinal pneumático e, em seguida, a entrada do sinal elétrico controla a saída pneumática. A válvula solenóide executa a liberação, alteração ou parada do fluxo de ar de acordo com o comando. Entre as válvulas solenóides, a válvula de reversão de controle solenóide é a parte mais importante.
The main working principle of the pneumatic solenoid valve is to use the electromagnetic force generated in the solenoid coil to push the valve core switch to achieve the purpose of air flow reversing. That is, in the pneumatic circuit, the solenoid valve controls the reversing valve, which is used to control the airflow passage to pass through, cut off or change the flow direction of compressed air. Direct acting solenoid valve and pilot solenoid valve are divided according to the push and change mode of the reversing valve in the control part of the solenoid valve. The direct-acting solenoid valve can directly use the electromagnetic force to push the reversing of the valve core, while the pilot solenoid valve uses the pilot air pressure output by the electromagnetic pilot to push the reversing of the valve core.
Function of pneumatic solenoid valve
There are two main functions of pneumatic solenoid valve: one is to muffle the noise, or the sound is too loud when the solenoid valve is exhausted, especially when there are many solenoid valves; Second, it can prevent dust and other fine particles in the environment from entering the solenoid valve, which may cause the movement of the solenoid valve core to be blocked, thus reducing the service life of the solenoid valve.
Pneumatic solenoid valve wiring:
The two phases can be directly connected, and the three phases only need to be connected with the zero line and the live line.
The solenoid valve is used to control the direction of hydraulic flow. The mechanical devices in the factory are generally controlled by hydraulic cylinders, so the solenoid valve will be used.
